オゾン殺菌庫

LINEUP

オゾン

ERシリーズ

オゾン

ECシリーズ

オゾン

EFシリーズ

オゾン

ESシリーズ

オゾン

ESDシリーズ

オゾン

117型

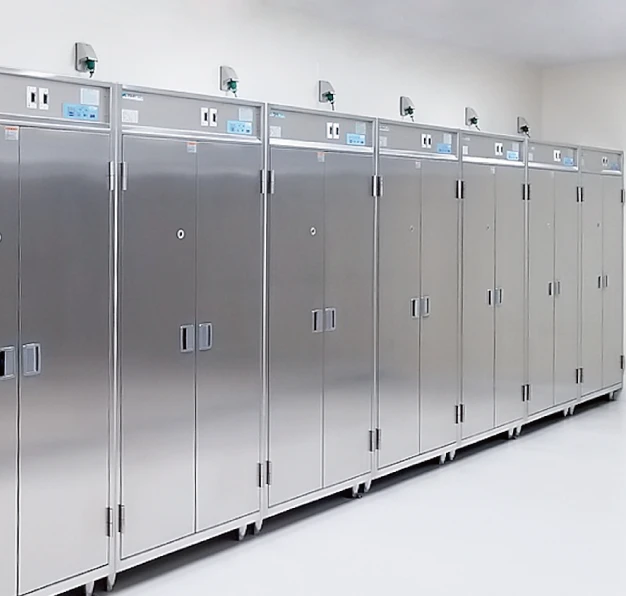

ERシリーズ

調理器具用オゾン殺菌庫(乾燥機能付)

容量に合わせて全9機種

●20mmピッチの可変棚でレイアウト自在

●間口1,200～1,800mm、奥行600～800mm
選べる豊富なラインナップ

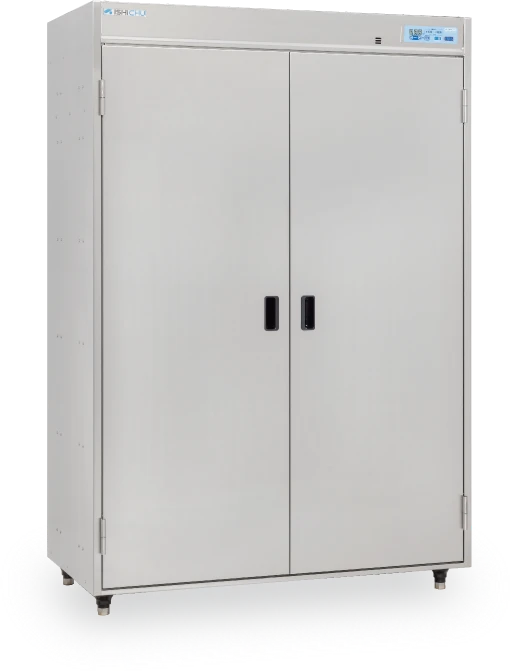

※写真はER-1280型です。

乾燥機能付きオゾン殺菌庫エキシマシリーズ　仕様表

⇔スクロールしてご覧ください

型式		ER-1260	ER-1270	ER-1280	ER-1560	ER-1570	ER-1580	ER-1860	ER-1870	ER-1880
本体寸法 (mm)	W	1,200	1,200	1,200	1,500	1,500	1,500	1,800	1,800	1,800
	D	600	700	800	600	700	800	600	700	800
	H	1,800	1,800	1,800	1,800	1,800	1,800	1,800	1,800	1,800
	扉(×数)	2	2	2	3	3	3	4	4	4
収納物	メッシュ棚可変式(×段数)	5段	5段	5段	左5段/ 右5段	左5段/ 右5段	左5段/ 右5段	左5段/ 右5段	左5段/ 右5段	左5段/ 右5段
定格消費電力	単相100V 50/60Hz(W)	1,050	1,050	1,050	1,050	1,050	1,050	1,100	1,100	1,100
電源コード		長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付
エキシマランプオゾン発生ユニット	ユニット(×数)	1	1	1	1	1	1	1	1	1
	ランプ(W)	6	6	6	6	6	6	6	6	6
	循環ファン(W)	15	15	15	15	15	15	15	15	15
ヒーターユニット	ユニット(×数)	1	1	1	1	1	1	2	2	2
	ヒーター(W)	1,000	1,000	1,000	1,000	1,000	1,000	500	500	500
	ファン(W)	50	50	50	50	50	50	50	50	50
重量	(kg)	143	154	165	173	185	197	220	234	248
排水口	25A共栓付	1	1	1	2	2	2	2	2	2

特注品も承ります。お気軽にご相談下さい。

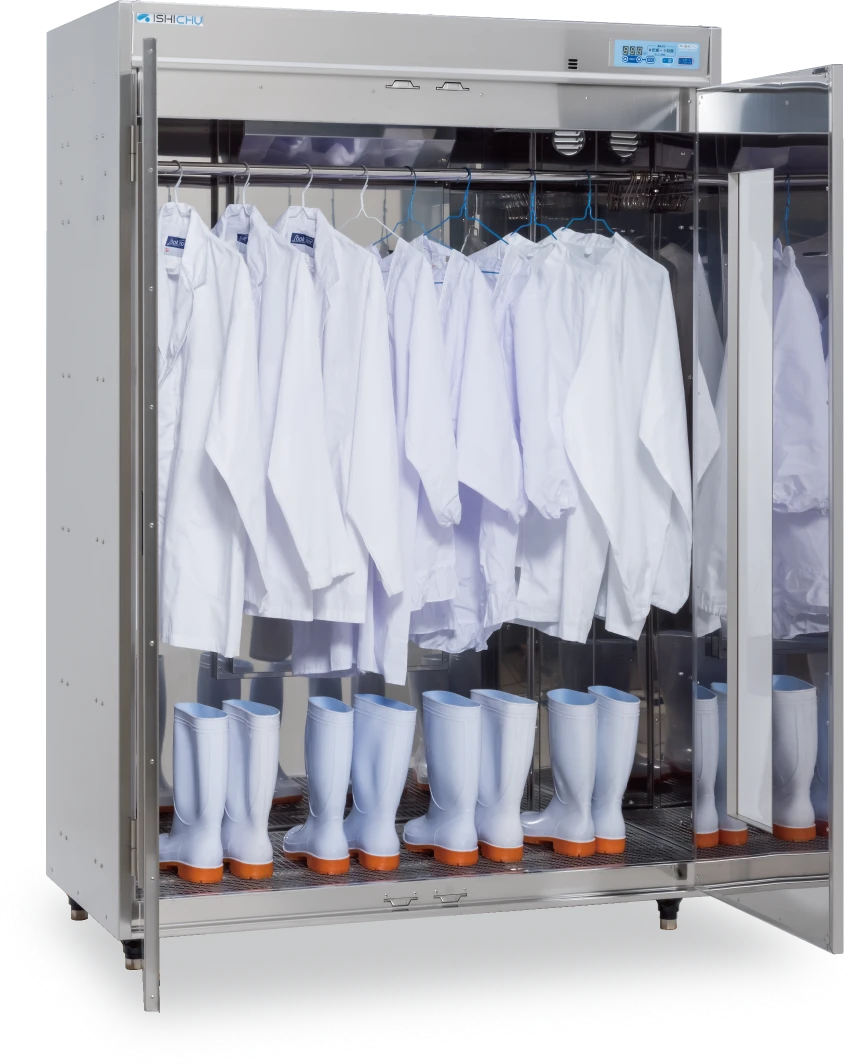

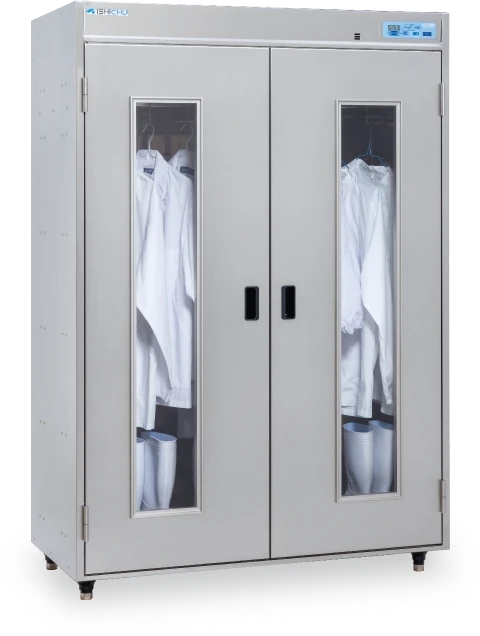

ECシリーズ

衣服用オゾン殺菌庫(乾燥機能付)

8着から24着まで全5機種

●中身が見える割れないポリカ窓

※写真はEC-120型です。

乾燥機能付きオゾン殺菌庫エキシマシリーズ　仕様表

⇔スクロールしてご覧ください

型式		EC-60	EC-90	EC-120	EC-150	EC-180
本体寸法 (mm)	W	600	900	1,200	1,500	1,800
	D	600	600	600	600	600
	H	1,800	1,800	1,800	1,800	1,800
	扉(×数)	1	2	2	3	4
収納物	衣類(着)	8	12	16	20	24
定格消費電力	単相100V 50/60Hz(W)	550	1,050	1,050	1,100	1,100
電源コード		長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付
エキシマランプオゾン発生ユニット	ユニット(×数)	1	1	1	1	1
	ランプ(W)	6	6	6	6	6
	循環ファン(W)	15	15	15	15	15
ヒーターユニット	ユニット(×数)	1	1	1	2	2
	ヒーター(W)	500	1,000	1,000	500	500
	ファン(W)	50	50	50	50	50
重量	(kg)	91	117	139	177	199
排水口	25A共栓付	1	1	1	2	2

特注品も承ります。お気軽にご相談下さい。

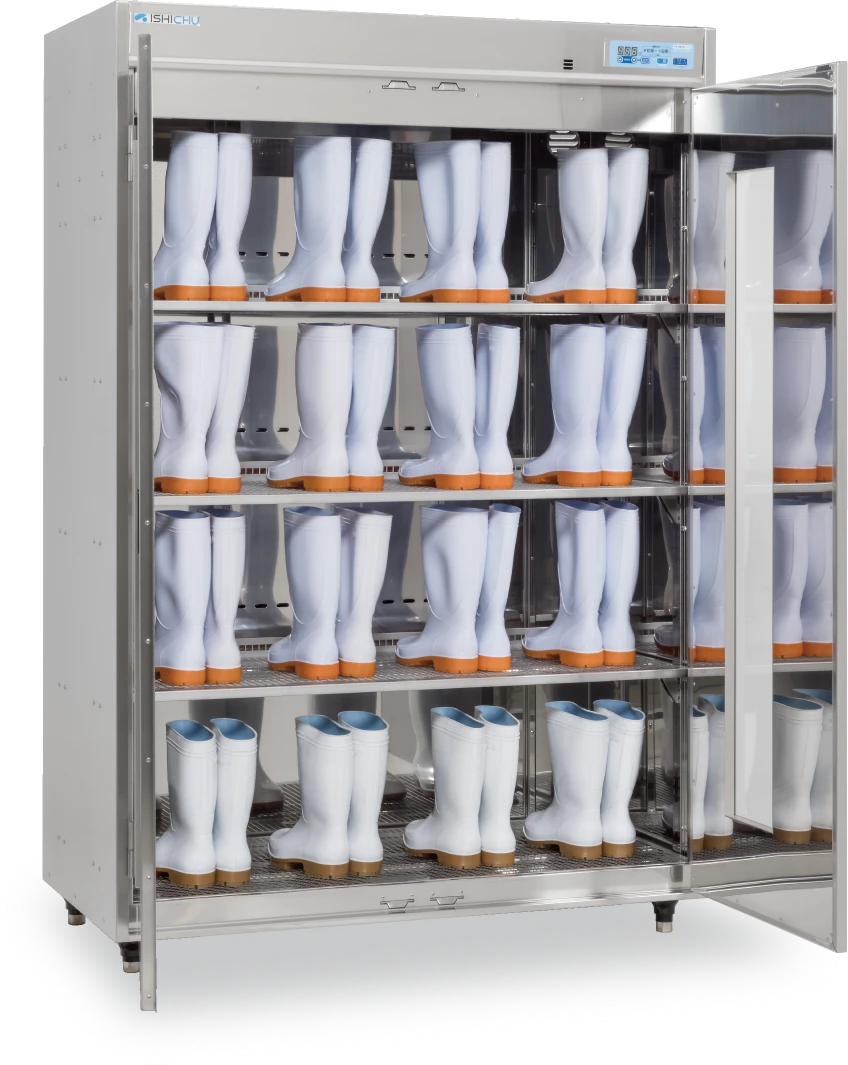

EFシリーズ

靴用オゾン殺菌庫(乾燥機能付)

8足から24足まで全5機種

●中身が見える割れないポリカ窓

●20mmピッチの可変棚でレイアウト変更可能

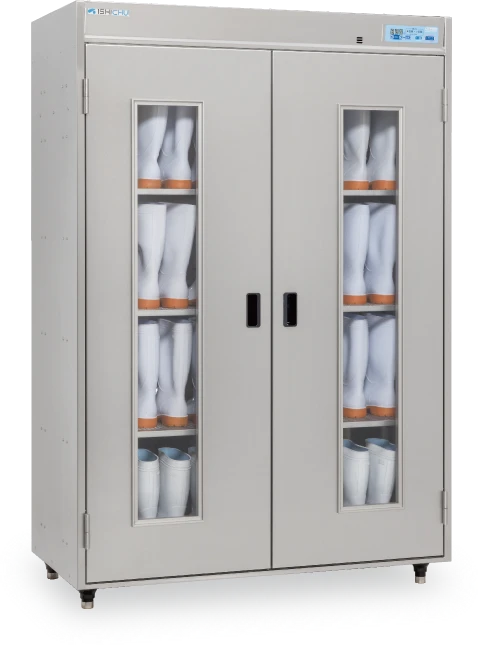

※写真はEF-120型です。

オプションについて

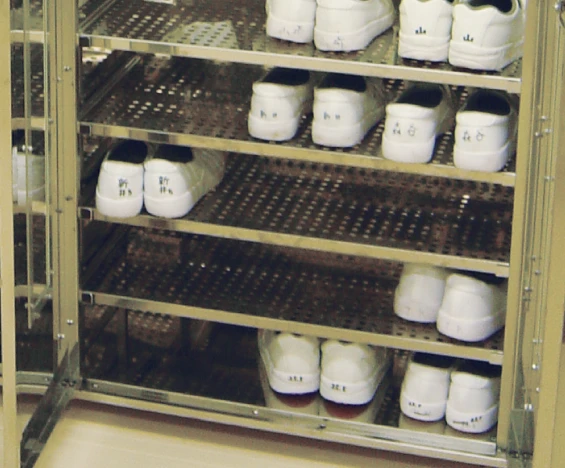

●棚を追加(オプション)する事で、短靴仕様にできます。

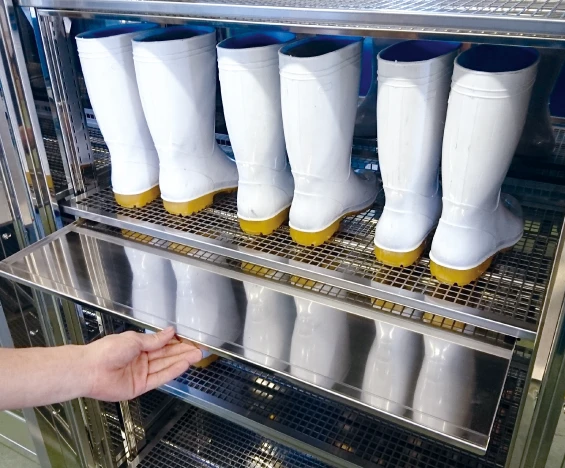

●棚の下に水パンの設置が可能です。下の靴に水やゴミが入りません。

乾燥機能付きオゾン殺菌庫エキシマシリーズ　仕様表

⇔スクロールしてご覧ください

型式		EF-60	EF-90	EF-120	EF-150	EF-180
本体寸法 (mm)	W	600	900	1,200	1,500	1,800
	D	500	500	500	500	500
	H	1,800	1,800	1,800	1,800	1,800
	扉(×数)	1	2	2	3	4
収納物	長靴(足)	8	12	16	20	24
定格消費電力	単相100V 50/60Hz(W)	550	1,050	1,050	1,100	1,100
電源コード		長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付
エキシマランプオゾン発生ユニット	ユニット(×数)	1	1	1	1	1
	ランプ(W)	6	6	6	6	6
	循環ファン(W)	15	15	15	15	15
ヒーターユニット	ユニット(×数)	1	1	1	2	2
	ヒーター(W)	500	1,000	1,000	500	500
	ファン(W)	50	50	50	50	50
重量	(kg)	84	107	127	163	180
排水口	25A共栓付	1	1	1	2	2

特注品も承ります。お気軽にご相談下さい。

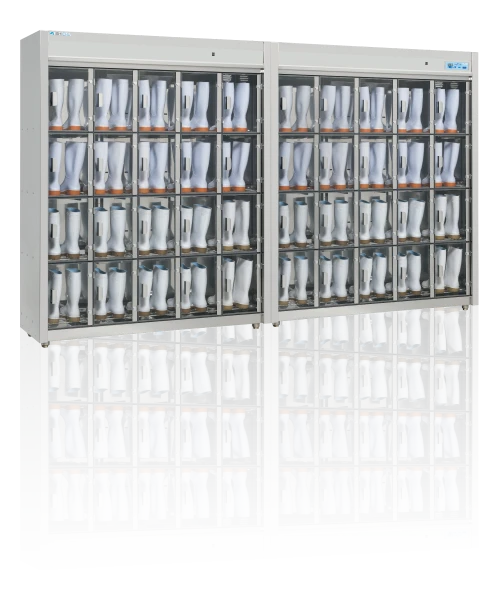

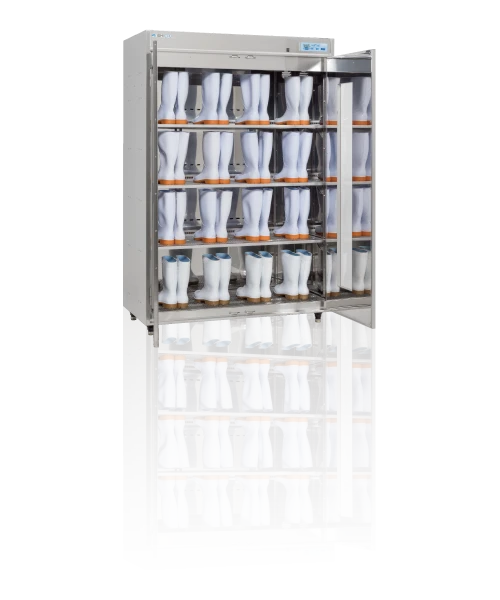

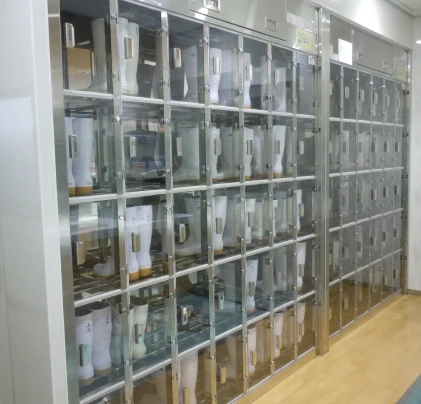

ESシリーズ

長靴用
オゾン殺菌庫(乾燥機能付)

12足から40足まで全6機種

●中身が見える割れないポリカ窓

●長靴の出し入れ箇所は1足1室

●長靴最大寸法はW:260×H:330mm

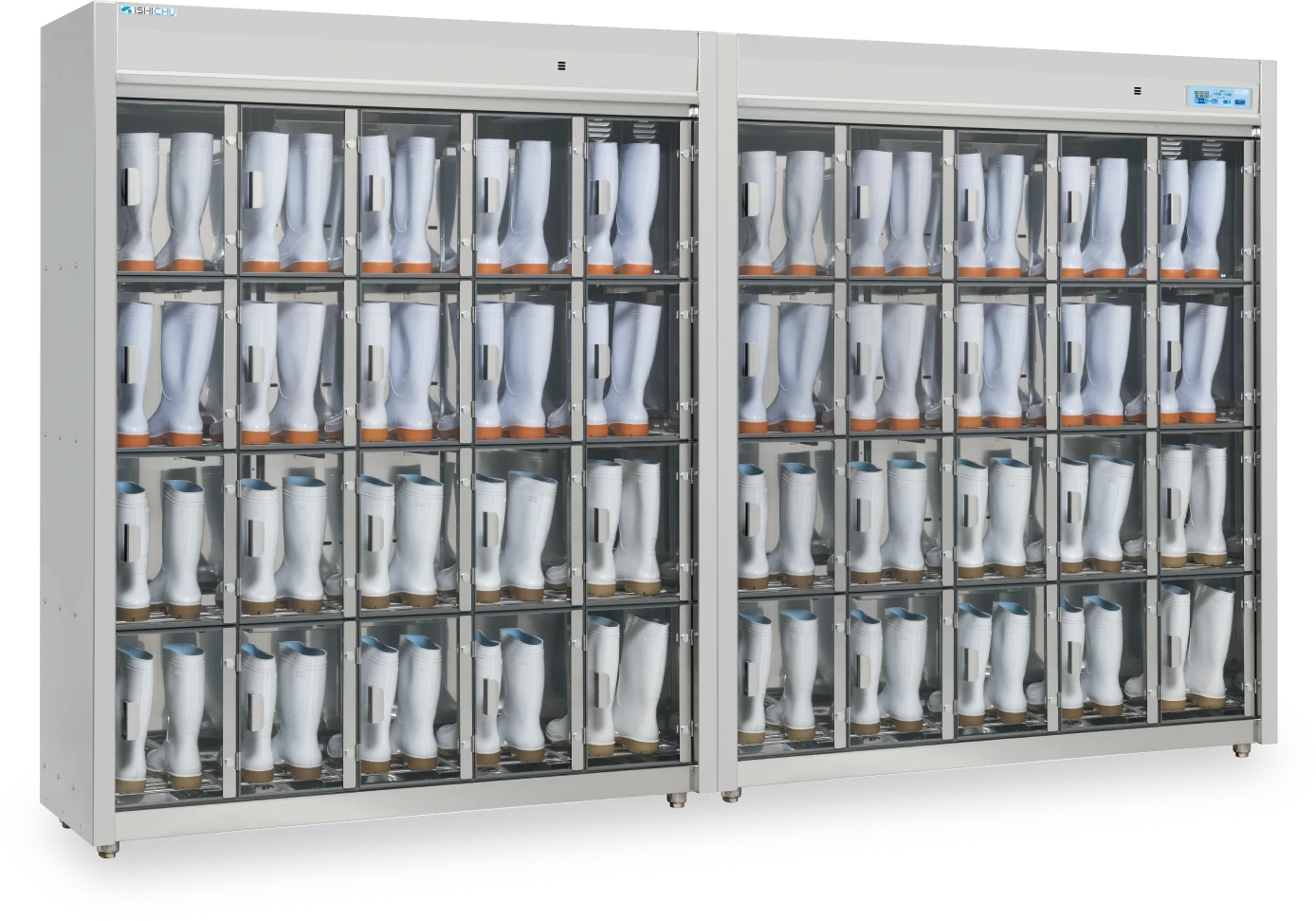

※写真はES-410型です。

オプションについて

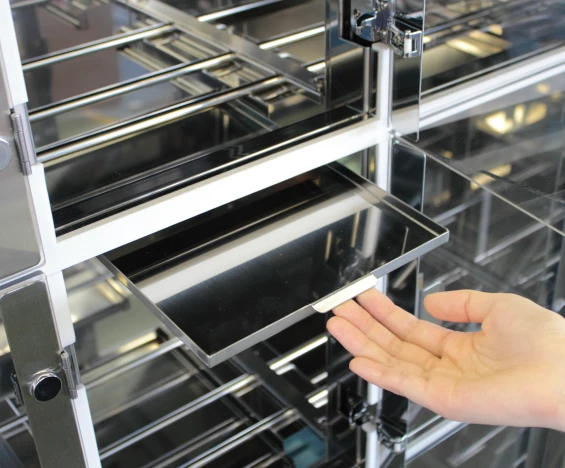

●1足ずつに水パンの設置が可能です。下の靴に水やゴミが入りません

乾燥機能付きオゾン殺菌庫エキシマシリーズ　仕様表

⇔スクロールしてご覧ください

型式		ES-43	ES-44	ES-45	ES-46	ES-48	ES-410
本体寸法(mm)※	W	947	1,229	1,511	1,793	2,458	3,022
	D	480	480	480	480	480	480
	H	1,850	1,850	1,850	1,850	1,850	1,850
	ポリカ扉(×数)	12	16	20	24	32	40
収納物	長靴(足)	12	16	20	24	32	40
定格消費電力	単相100V 50/60Hz(W)	550	1,050	1,050	1,050	1,100	1,100
電源コード		長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付
エキシマランプオゾン発生ユニット	ユニット(×数)	1	1	1	1	2	2
	ランプ(W)	6	6	6	6	6	6
	循環ファン(W)	15	15	15	15	15	15
ヒーターユニット	ユニット(×数)	1	1	1	1	2	2
	ヒーター(W)	500	1,000	1,000	1,000	500	500
	ファン(W)	50	50	50	50	50	50
重量	(kg)	99	112	136	153	230	270
排水口	25A共栓付	1	1	2	2	2	4

※ES-48、ES-410、ESD-48、ESD-410は本体が2分割となります。

特注品も承ります。お気軽にご相談下さい。

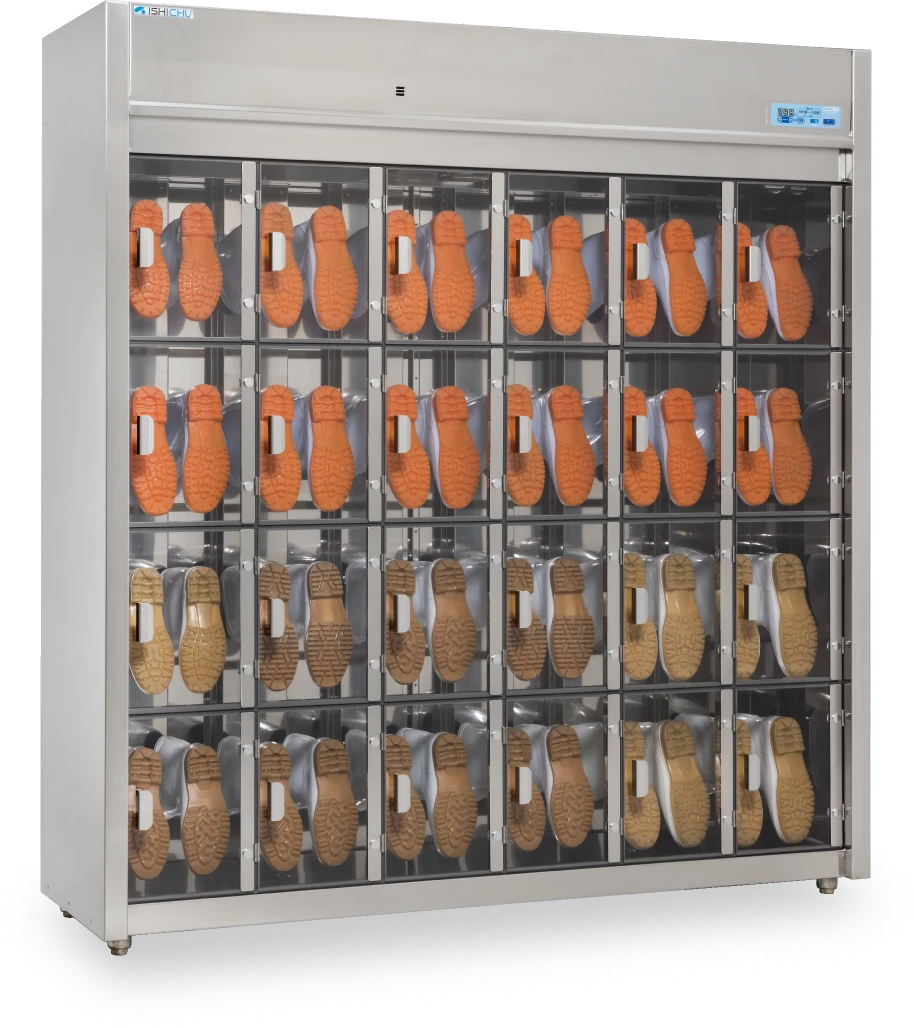

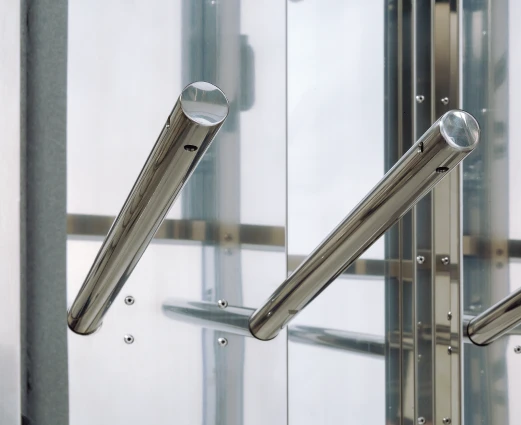

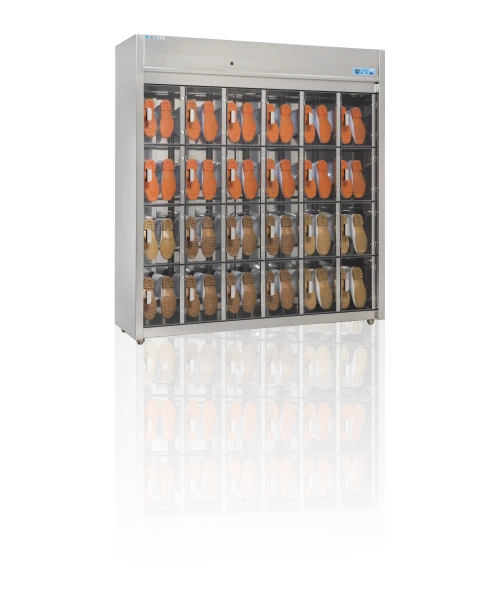

ESDシリーズ

長靴差込型オゾン殺菌庫(乾燥機能付)

12足から40足まで全6機種

●中身が見える割れないポリカ窓

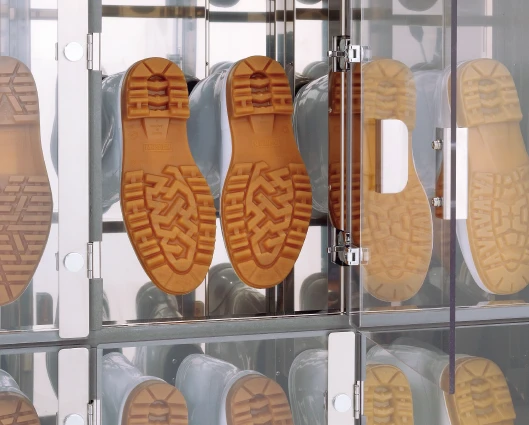

●1足1室で個別管理

●長靴最大寸法はH:330mm

※写真はESD-46型です。

乾燥機能付きオゾン殺菌庫エキシマシリーズ　仕様表

⇔スクロールしてご覧ください

型式		ESD-43	ESD-44	ESD-45	ESD-46	ESD-48	ESD-410
本体寸法(mm)※	W	947	1,229	1,511	1,793	2,458	3,022
	D	550	550	550	550	550	550
	H	1,950	1,950	1,950	1,950	1,950	1,950
	ポリカ扉(×数)	12	16	20	24	32	40
収納物	長靴(足)	12	16	20	24	32	40
定格消費電力	単相100V 50/60Hz(W)	615	1,115	1,115	1,115	1,230	1,230
電源コード		長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付	長さ3m 2P L字プラグアース線付
エキシマランプオゾン発生ユニット	ユニット(×数)	1	1	1	1	2	2
	ランプ(W)	6	6	6	6	6	6
	循環ファン(W)	15	15	15	15	15	15
ヒーターユニット	ユニット(×数)	1	1	1	1	2	2
	ヒーター(W)	500	1,000	1,000	1,000	500	500
	ファン(W)	100	100	100	100	100	100
重量	(kg)	110	128	149	164	254	297
排水口	25A共栓付	1	1	2	2	2	4

※ES-48、ES-410、ESD-48、ESD-410は本体が2分割となります。

特注品も承ります。お気軽にご相談下さい。

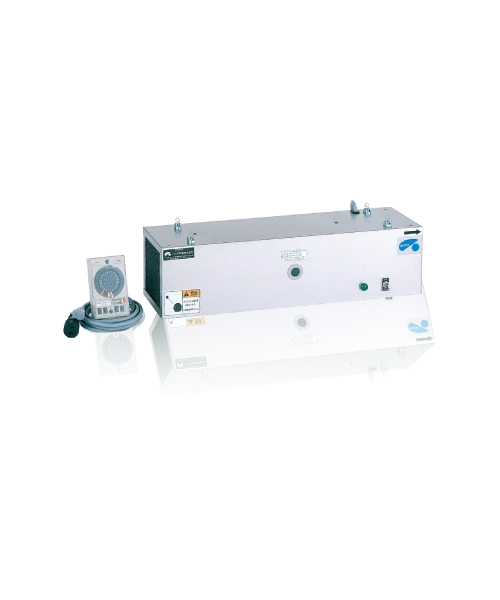

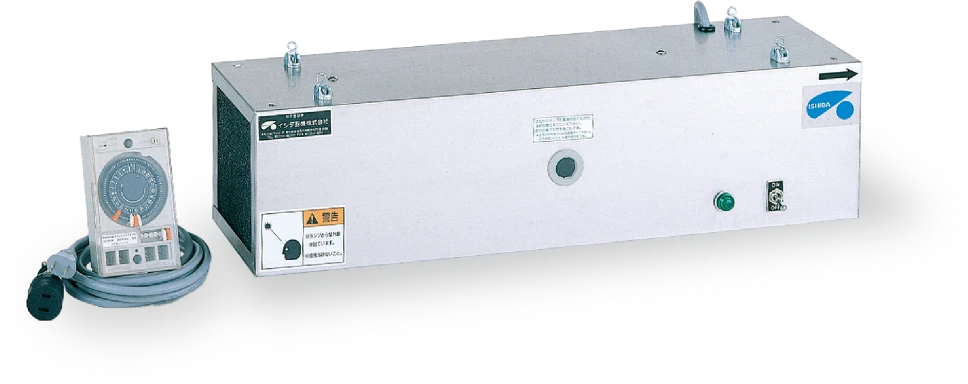

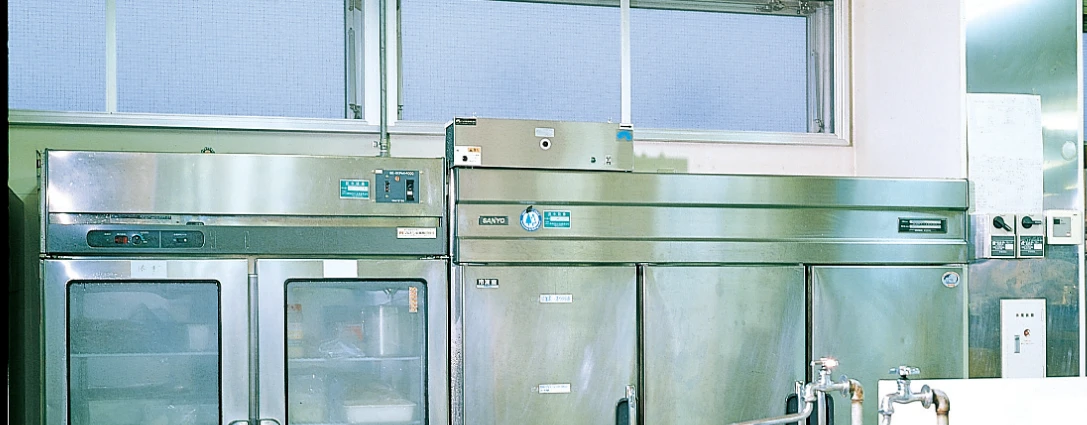

117型

室内向オゾン殺菌器(24時間タイマー付)

強制送風ファン内蔵式

●ウイルス・細菌・かび・藻類に空気中または水中で作用し、殺菌・不活性化

●アンモニアなどの臭気成分を酸化分解し、無臭物質や可溶性物質に変化

●オゾンはシアン、フェノール等の有害物質を分解

●不飽和有機化合物を分解し、親水性・分解性を高める

室内での長時間使用の場合は人体に影響がありますので
必ず無人の状態で運転して下さい。(タイマー設定可)

室内向オゾン殺菌器(24時間タイマー付)　仕様表

⇔スクロールしてご覧ください

オゾン殺菌庫　117型
本体寸法(mm)	-	W:580×D:150×H:150mm
消費電力	オゾン灯(W×本)	15W×1本
消費電力	ファン(W)	15W
定格電圧	(V)	100V 50/60㎐
能力	-	30m³の空間にて0.1～0.3ppm

乾燥機能付きオゾン殺菌庫エキシマシリーズ　構成部品詳細　[単位:mm]

●ERシリーズ

図面中の①～⑮の部品表です。

⇔スクロールしてご覧ください

No	名　称	規格及仕様	備　考
1	本体	SUS304 t1.0 No.4	内部鏡面仕上
2	脚	SUS･6ナイロン	90-125mm
3	扉	SUS304 t0.8 No.4	2重構造
4	平面取手	ABS	固定
5	マグネットキャッチ	上部リミット共用
6	丁番	SUS304	抜差式
7	操作パネル	フラットパネル
8	オゾンユニット	外装SUS、エキシマランプ	DC24V電源､ランプ､ファン内蔵
9	ヒーターユニット	ヒーター、ファン、サーモスタット	温度ヒューズ、フィルター
10	排気ガラリ	SUSφ75	-
11	共栓	25A	-
12	ランプ点灯確認窓	ポリカーボネート	-
13	フィルター交換口	SUS304	ローレットビス固定
14	メッシュ棚	SUS304	20mmピッチ可変/底敷
15	棚受け金具	SUS304

※図面はER-1880型です。

乾燥機能付きオゾン殺菌庫エキシマシリーズ　構成部品詳細　[単位:mm]

●ECシリーズ

図面中の①～⑮の部品表です。

⇔スクロールしてご覧ください

No	名　称	規格及仕様	備　考
1	本体	SUS304 t1.0 No.4	内部鏡面仕上
2	脚	SUS･6ナイロン	90-125mm
3	扉	SUS304 t0.8 No.4	ポリカーボネート窓
4	平面取手	ABS	固定
5	マグネットキャッチ	上部リミット共用
6	丁番	SUS304	抜差式
7	操作パネル	フラットパネル
8	オゾンユニット	外装、SUS、エキシマUV	DC24V電源､ランプ､ファン内蔵
9	ヒーターユニット	ヒーター、ファン、サーモスタット	温度ヒューズ、フィルター
10	排気ガラリ	SUSφ75	-
11	共栓	25A	-
12	ランプ点灯確認窓	ポリカ	-
13	フィルター交換口	SUS304	ローレットビス固定
14	衣服掛具	SUS304	フック20本付
15	メッシュ棚	SUS304	底敷

※図面はEC-150型です。

乾燥機能付きオゾン殺菌庫エキシマシリーズ　構成部品詳細　[単位:mm]

●EFシリーズ

図面中の①～⑮の部品表です。

⇔スクロールしてご覧ください

No	名　称	規格及仕様	備　考
1	本体	SUS304 t1.0 No.4	内部鏡面仕上
2	脚	SUS･6ナイロン	90-125mm
3	扉	SUS304 t0.8 No.4	ポリカーボネート窓
4	平面取手	ABS	固定
5	マグネットキャッチ	上部リミット共用
6	丁番	SUS304	抜差式
7	操作パネル	フラットパネル
8	オゾンユニット	外装、SUS、エキシマUV	DC24V電源､ランプ､ファン内蔵
9	ヒーターユニット	ヒーター、ファン、サーモスタット	温度ヒューズ、フィルター
10	排気ガラリ	SUSφ75	-
11	共栓	25A	-
12	ランプ点灯確認窓	ポリカ	-
13	フィルター交換口	SUS304	ローレットビス固定
14	靴受け棚	SUS304	メッシュ加工
15	靴受け金具	SUS304

オプション

靴用水バン

※図面はEF-120型です。

乾燥機能付きオゾン殺菌庫エキシマシリーズ　構成部品詳細　[単位:mm]

●ESシリーズ

図面中の①～⑪の部品表です。

⇔スクロールしてご覧ください

No	名　称	規格及仕様	備　考
1	本体	SUS304 t1.0 No.4	内部鏡面仕上
2	脚	SUS･6ナイロン	45-60mm
3	扉	透明ポリカ	ヒンジ付
4	取手	SUS304	固定
5	操作パネル	フラットパネル
6	オゾンユニット	外装、SUS、エキシマUV	DC24V電源､ランプ､ファン内蔵
7	ヒーターユニット	ヒーター、ファン、サーモスタット	温度ヒューズ、フィルター
8	排気ガラリ	SUSφ75	-
9	共栓	25A	-
10	ランプ点灯確認窓	-	-
11	フィルター交換口	SUS304	ローレットビス固定

オプション

靴用水バン

※図面はES-410型です。

乾燥機能付きオゾン殺菌庫エキシマシリーズ　構成部品詳細　[単位:mm]

●ESDシリーズ

図面中の①～⑫の部品表です。

⇔スクロールしてご覧ください

No	名　称	規格及仕様	備　考
1	本体	SUS304 t1.0 No.4	内部鏡面仕上
2	脚	SUS･6ナイロン	45-60mm
3	扉	透明ポリカ	ヒンジ付
4	取手	SUS304	固定
5	操作パネル	フラットパネル
6	オゾンユニット	外装、SUS、エキシマUV	DC24V電源､ランプ､ファン内蔵
7	ヒーターユニット	ヒーター、温度ヒューズ、サーモスタット	1000W､169℃､50℃制御
8	ファンモーター	ターボファン、モーター	φ200、4P 100W
9	排気ファン	センターファン	15W
10	ガラリ	SUSφ75	-
11	共栓	25A	-
12	ランプ点灯確認窓	-	-

※図面はESD-46型です。

脱臭・殺菌検査データ

●117型

温度24℃　室6畳(約10m²)

⇔スクロールしてご覧ください

検査場所	30分後	1時間後
A点	0.1ppm	0.1ppm
B点	0.1ppm	0.1ppm
C点	0.1ppm	0.1ppm
D点	0.1ppm	0.1ppm
E点	0.3ppm	0.3ppm

※この数値は、室内の悪臭を消し、紫外線とオゾンの力で衛生的な環境を作ります。

仕様と特徴について

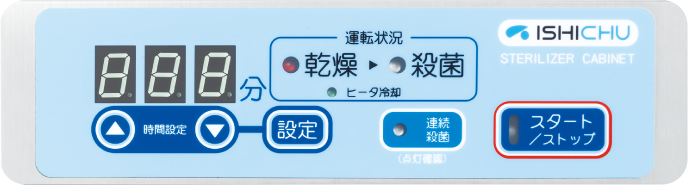

操作性

乾燥→殺菌→停止までタイマーメモリによりワンタッチ自動運転が行えます。乾燥と殺菌それぞれの単独運転や連続運転も可能です。稼働前の残菌処理や点灯確認ができる「連続運転」ボタンや、使用者の誤操作を防ぐ管理者ロック機能など、ご使用の環境に応じた機能が備わっています。操作面はフラット式のパネルを採用しており掃除が容易で衛生的です。

高い耐食性

本体の内外装や収納器具など主要部分は全てステンレスSUS304を使用。

特徴

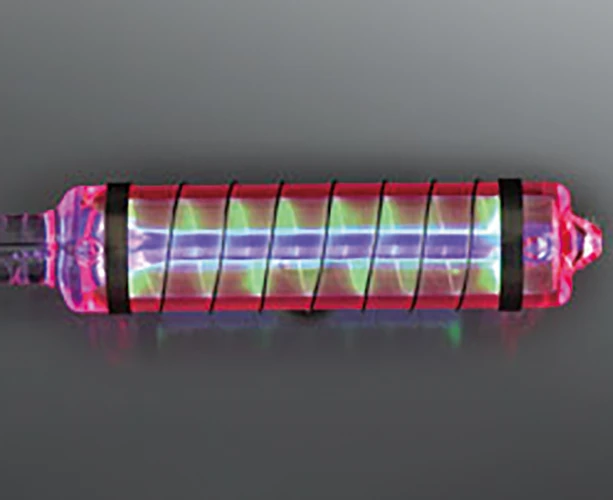

エキシマランプオゾン生成方式を採用

長寿命殺菌運転10,000時間。
水銀不使用で環境に優しい。
有害なNO_X(窒素化合物)を生成しない。

温風乾燥機を搭載

100V/1000W(一部500W)ヒーターにより庫内を温風乾燥。庫内温度はサーモスタットにより50度以下に保たれます。

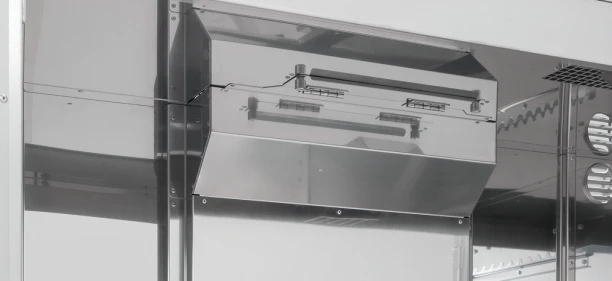

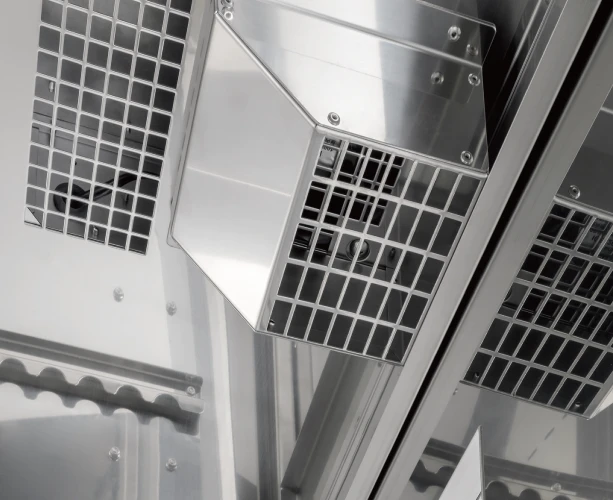

ダクト吹出方式にて庫内の乾燥ムラを軽減。

オゾンガスの濃度ムラ低減

独自の吹出し方式と､収納器具設計により満載時でも庫内の隅々までオゾンガスが行き届きます｡

安全性［型式：ER、EC、EF対応］

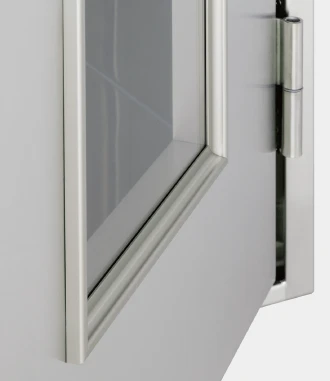

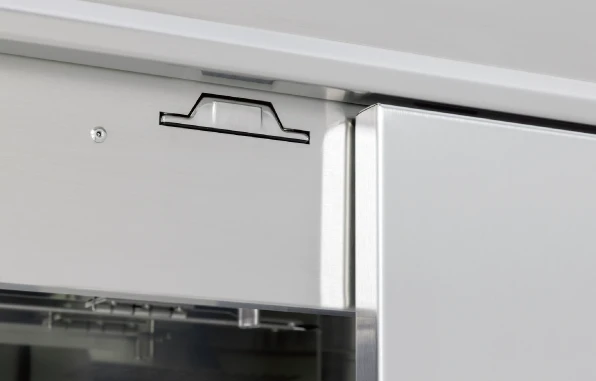

ドアリミットにより扉を開けるとオゾン発生を一時停止。窓は特殊コーティングされたポリカーボネートで割れて飛散することはなく、耐摩耗性にも優れています。

※本機の殺菌運転中の周囲及び扉解放直後のオゾン濃度は0.05ppm以下となり、短時間の暴露では人体に影響はありません。ただし、空気の入れ替えができない狭く密封された空間でのご使用はお控え下さい。

メンテナンス性

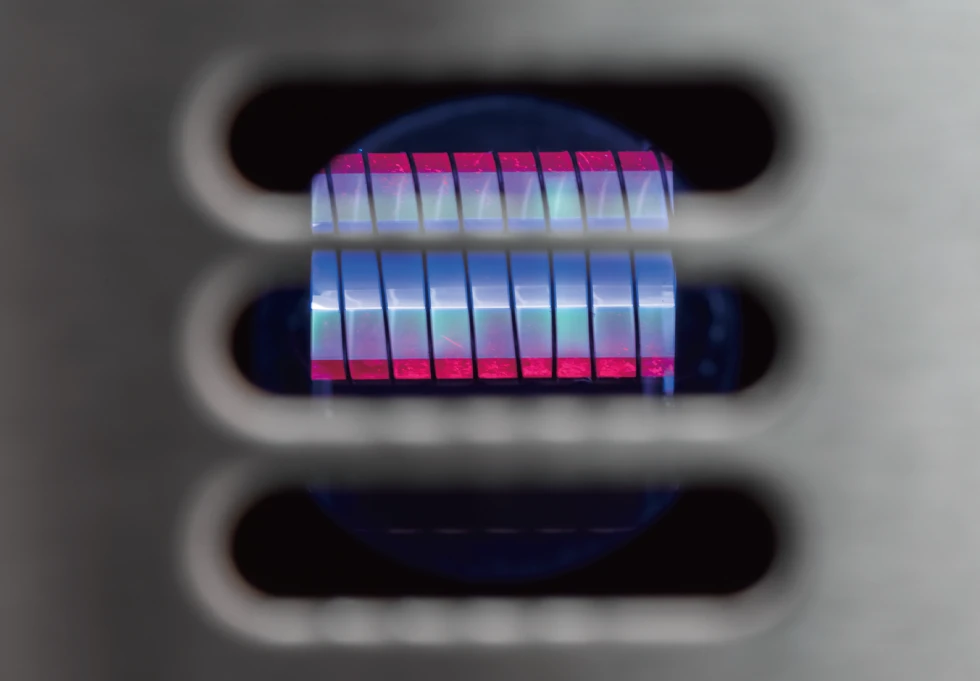

乾燥機用のフィルターは庫内から取り出せ、定期的な清掃が容易に行えます。エキシマランプの点灯は機体正面よりご確認いただけます。

オゾン殺菌とは

オーダーメイドについて

お客さまのご要望に合わせてオーダーメイドいたします。

収納物の種類や数量、設置条件や運転条件等に合わせ、殺菌方法や能力を選定します。ご提案はフルオーダーから一部の内装改造まで幅広く対応いたします。ご満足頂ける製品の提供を目指します。

オーダーメイドの流れ

お問い合わせ

仕様確認
(打ち合わせ)

設計・見積り

製作

納品
(発送)

お問い合わせ

収納物の種類や数量、本体最大寸法や運転条件等をお申し付けください。
※図面及びスケッチ等があればご提供願います。

仕様確認(打ち合わせ)

条件に最適な仕様を選定し、詳細部分について打ち合わせさせていただきます。

設計・見積り

おおよそ仕様が決まりましたら、機器設計をして、図面と見積りを提示させていただきます。

製作

ご承認いただけたら、機器製作に入ります。弊社は短納期の対応もしておりますのでお気軽にご相談ください。

納品(発送)

運送便にて製品を納品させていただきます。
※基本的に車上渡しとなりますが、現地納品、据付けも対応いたします。ご相談ください。
