構造について
庫内の空気を天井部のファンで吸い込み、ヒーターで加熱した熱風を底面や側面から吹き出し、循環させる構造です。乾燥運転時は排気口から、庫内の湿気が排出され、収納物を乾燥させます。大風量で庫内空気を循環させるので熱交換率が高く、庫内温度を均一に保ち、また収納物の温度ムラを最小限に抑えます。

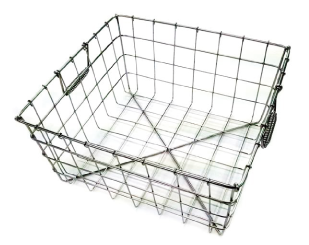

オプションについて
●収納カゴサイズ / 幅360×奥行390×深さ200(mm)

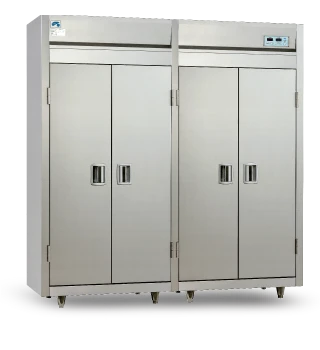

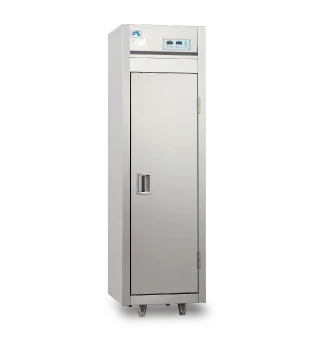

LINEUP

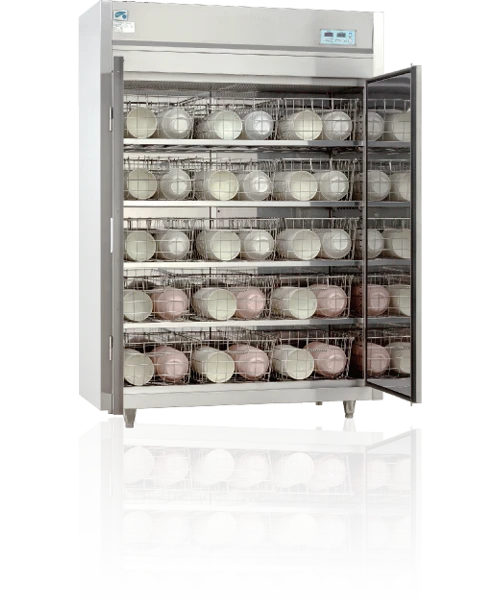

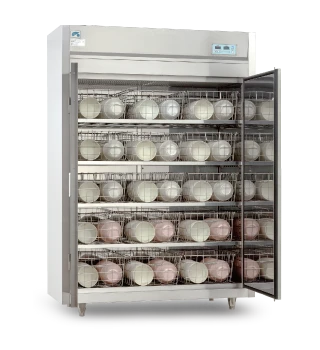

| 型式 | IHDS-5 | IHDS-5R | IHDS-10 | IHDS-10R | IHDS-15 | IHDS-15R | IHDS-20 | IHDS-20R | IHDS-25 | IHDS-25R | IHDS-30 | IHDS-30R | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 扉タイプ | - | 片面 | 両面 | 片面 | 両面 | 片面 | 両面 | 片面 | 両面 | 片面 | 両面 | 片面 | 両面 |
| 本体寸法 (mm) |
W | 540 | 540 | 900 | 900 | 1300 | 1300 | 1,800 | 1,800 | 2,200 | 2,200 | 2,600 | 2,600 |
| D | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 | |
| H | 1,850 | 1,850 | 1,850 | 1,850 | 1,850 | 1,850 | 1,850 | 1,850 | 1,850 | 1,850 | 1,850 | 1,850 | |
| 収容篭数 | 篭(×数) | 5 | 5 | 10 | 10 | 15 | 15 | 20 | 20 | 25 | 25 | 30 | 30 |
| 電源 | (kW) | 2.2 | 2.2 | 4.2 | 4.2 | 6.2 | 6.2 | 8.4 | 8.4 | 10.4 | 10.4 | 12.4 | 12.4 |
| 消費電力 | (V) | 3相 200V | 3相 200V | 3相 200V | 3相 200V | 3相 200V | 3相 200V | 3相 200V | 3相 200V | 3相 200V | 3相 200V | 3相 200V | 3相 200V |

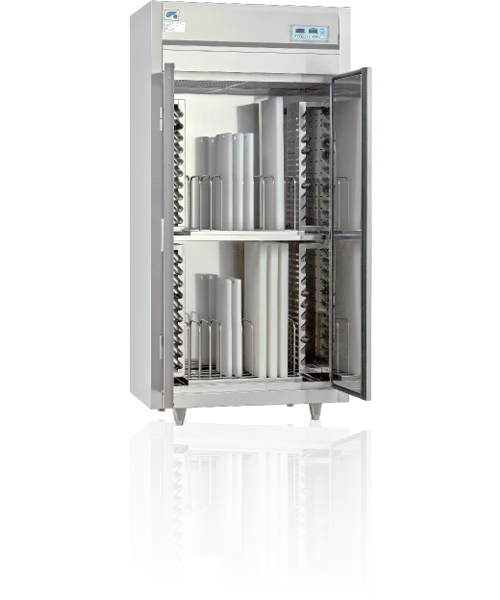

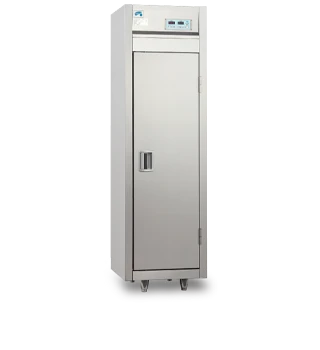

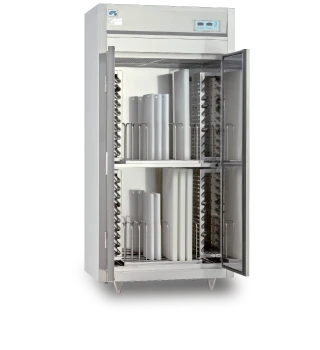

●収納カゴサイズ / 幅360×奥行390×深さ200(mm)
| 型式 | IHDK-5 | IHDK-10 | |
|---|---|---|---|
| 扉タイプ | - | 片面 | 片面 |
| 本体寸法 (mm) |
W | 540 | 900 |
| D | 550 | 550 | |
| H | 1,850 | 1,850 | |
| 収容物 | 包丁(×数) | 20 | 40 |
| まな板(×数) | 10 | 20 | |
| 消費電力 | (kW) | 2.2 | 4.2 |
| 電源 | (V) | 3相 200V | 3相 200V |

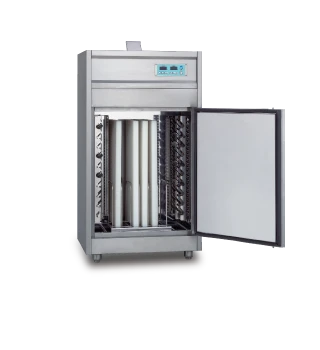

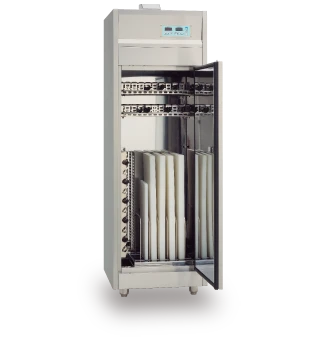

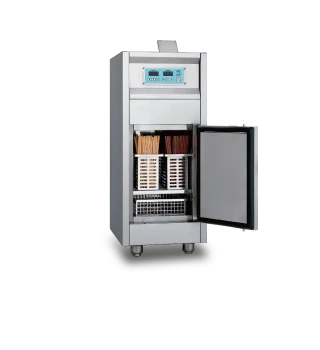

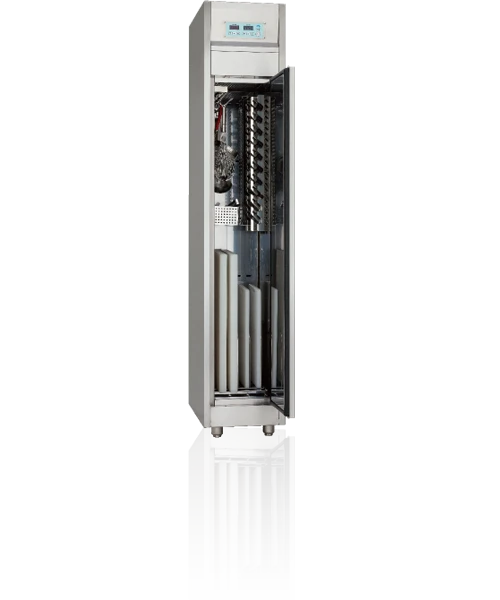

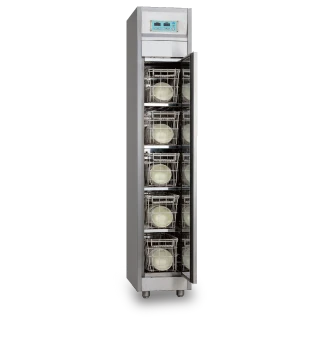

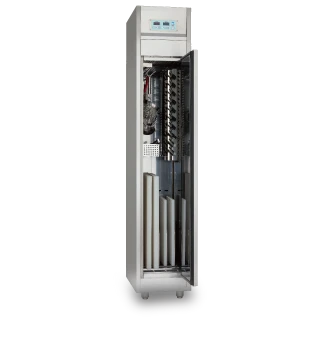

| 型式 | KSH-R1K | KSH-S1K | KSH-S1 | KSH-E1 | KSH-S2 | ||
|---|---|---|---|---|---|---|---|
| 本体寸法 (mm) |
W | 530 | 350 | 350 | 650 | 350 | |
| D | 550 | 550 | 550 | 550 | 450 | ||
| H | 1,600 | 1,850 | 1,850 | 1,170 | 830 | ||
| 最大寸法 (mm) |
包 丁 |
柄(×数) | 150 | 150 | - | 150 | - |
| 刃渡 | 255 | 255 | - | 255 | - | ||
| ま な 板 |
W | 700 | 700 | - | 645 | - | |
| D | 370 | 370 | - | 365 | - | ||
| H | 43 | 43 | - | 43 | - | ||
| カ ゴ |
W | - | - | 400 | - | - | |
| D | - | - | 220 | - | - | ||
| H | - | - | 220 | - | - | ||
| 収納物 | (×数) | 包丁30本 まな板5枚 |
包丁10本 まな板4枚 引掛金具：しゃもじ、おたま類 パンチング箱：小物類 |
食器カゴ5ヶ | 包丁20本 まな板6枚 |
箸330膳 小皿等 ※収納カゴはオプション |
|
| 電源 | 50/60Hz | 単相100V | 単相100V | 単相100V | 単相100V | 単相100V | |
| 定格消費電力 | (W) | 1,300 | 1,300 | 1,300 | 1,300 | 700 | |

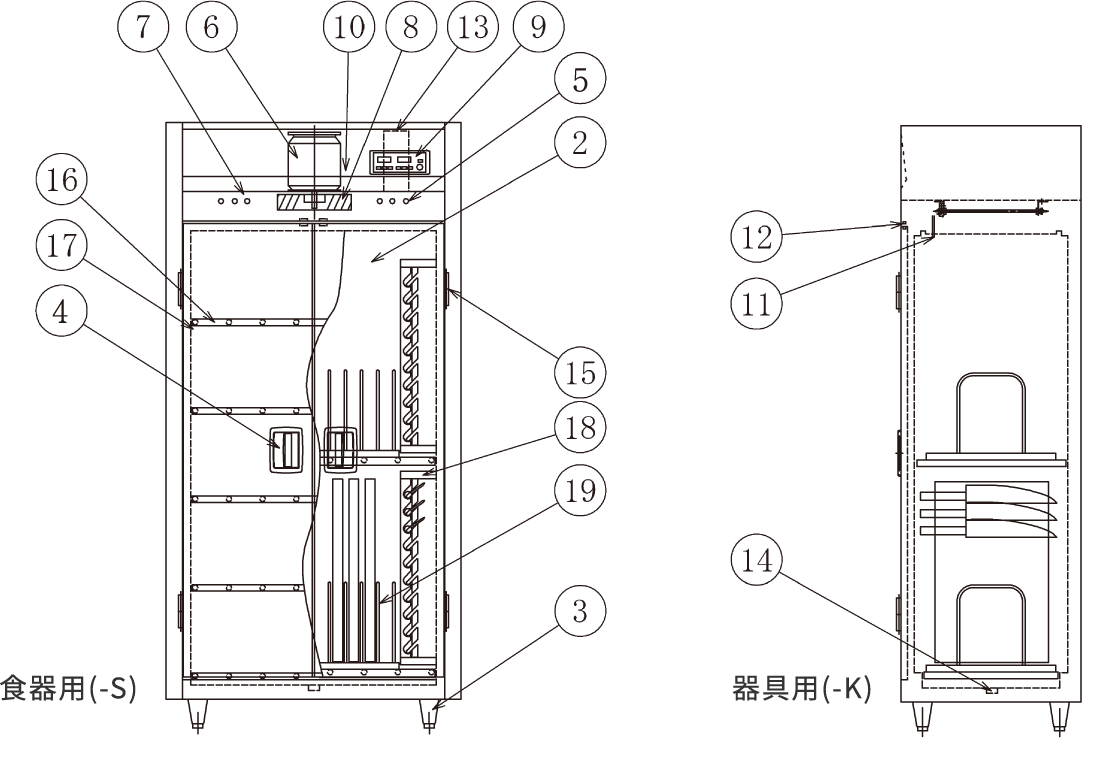

図面中の①～⑲の部品表です。
| No | 名 称 | 規格及仕様 | 備 考 |
|---|---|---|---|
| 1 | 本体 | SUS430 1.0t | |
| 2 | 扉 | SUS430 1.0t | |
| 3 | アジャスト脚 | SUS304 | |
| 4 | 平面取手 | アルミダイカスト | 鍵付きも可 |
| 5 | ヒーターユニット | ヒーターSUS | |
| 6 | モーター | ||
| 7 | 温度ヒューズ | 169℃ | |
| 8 | ターボファン | アルミ | φ225 -5、φ250 -10、φ300 -15 |
| 9 | 操作パネル | フラットパネル | マイコン制御 |
| 10 | リレーユニット | SSR | |
| 11 | 温度センサー | SUS | |
| 12 | ドアリミット | マグネット式 | |
| 13 | 排気口 | SUS430 1.0t | |
| 14 | 排水口(フタ付) | 25A共栓 | |
| 15 | ヒンジ | SUS304 | 抜差式 |
| 16 | パイプ棚 | SUS304 | φ16 |
| 17 | 棚受金具 | SUS304 | 自在ピッチ27 |
| 18 | 包丁受具 | SUS304 | 脱着可 |
| 19 | まな板受具 | SUS304 | 脱着可 |
| 断熱材 | グラスウール | 25t |
電気用品名：電気消毒器
図面中の①～⑲の部品表です。
| No | 名 称 | 規格及仕様 | 備 考 |
|---|---|---|---|
| 1 | 本体 | SUS430 1.0t | |
| 2 | 扉 | SUS430 1.0t | |
| 3 | アジャスト脚 | SUS304 | |
| 4 | 平面取手 | アルミダイカスト | 鍵付きも可 |
| 5 | ヒーターユニット | ヒーターSUS | |
| 6 | モーター | ||
| 7 | 温度ヒューズ | 169℃ | |
| 8 | ターボファン | アルミ | φ225 -5、φ250 -10、φ300 -15 |
| 9 | 操作パネル | フラットパネル | マイコン制御 |
| 10 | リレーユニット | SSR | |
| 11 | 温度センサー | SUS | |
| 12 | ドアリミット | マグネット式 | |
| 13 | 排気口 | SUS430 1.0t | |
| 14 | 排水口(フタ付) | 25A共栓 | |
| 15 | ヒンジ | SUS304 | 抜差式 |
| 16 | パイプ棚 | SUS304 | φ16 |
| 17 | 棚受金具 | SUS304 | 自在ピッチ27 |
| 18 | 包丁受具 | SUS304 | 脱着可 |
| 19 | まな板受具 | SUS304 | 脱着可 |
| 断熱材 | グラスウール | 25t |
電気用品名：電気消毒器
図面中の①～㉑の部品表です。
| No | 名 称 | 規格及仕様 | 備 考 |
|---|---|---|---|
| 1 | 本体 | SUS430 1.0t | |
| 2 | 扉 | SUS430 1.0t | |
| 3 | アジャスト脚 | SUS304 | |
| 4 | 平面取手 | アルミダイカスト | 鍵なし |
| 5 | ヒーター | SUS304 | 600W×2 / 600W×1(S2) |
| 6 | モーター | 100W | |
| 7 | 温度ヒューズ | 144℃ | |
| 8 | ターボファン | アルミ | φ200/φ180(S2) |
| 9 | 操作パネル | フラットパネル | マイコン制御 |
| 10 | リレーユニット | SSR | |
| 11 | 温度センサー | SUS | |
| 12 | ドアリミット | マグネット式 | |
| 13 | 排気口 | SUS430 1.0t | |
| 14 | 排水口(フタ付) | 25A共栓 | |
| 15 | ヒンジ | SUS304 | 抜差式 |
| 16 | パイプ棚 | SUS304 | φ16 |
| 17 | 棚受金具 | SUS304 | 自在ピッチ27 |
| 18 | 引掛けパイプ | SUS304 φ22 | フック5個 |
| 19 | パンチング箱 | SUS304 | 脱着可 |
| 20 | 包丁受具 | SUS304 | 脱着可 |
| 21 | まな板受具 | SUS304 | 脱着可 |
| 断熱材 | グラスウール | 25t |
庫内の空気を天井部のファンで吸い込み、ヒーターで加熱した熱風を底面や側面から吹き出し、循環させる構造です。乾燥運転時は排気口から、庫内の湿気が排出され、収納物を乾燥させます。大風量で庫内空気を循環させるので熱交換率が高く、庫内温度を均一に保ち、また収納物の温度ムラを最小限に抑えます。

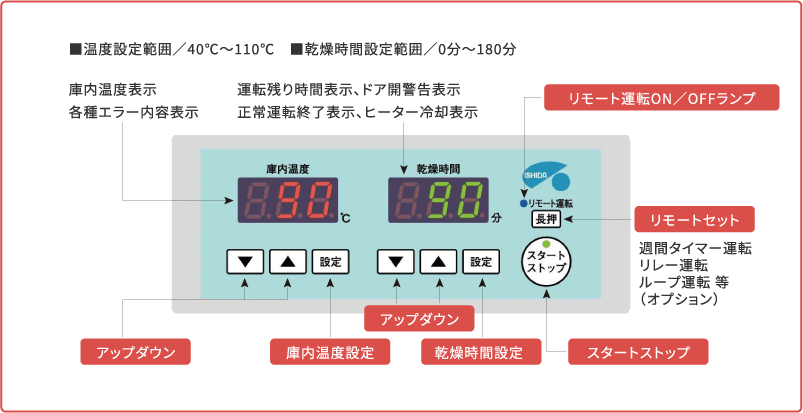

コントロールパネルはシンプルで扱いやすく、温度と乾燥時間を設定すれば、あとはワンタッチで自動運転します。
ドアの開放や停電停止、温度異常などのエラーの知らせも、デジタルにて見やすく表示します。待機時に一定時間経過するとデジタル表示が自動消灯する省エネ設計です。
庫内温度をご指定の温度まで上昇させます。
※加熱に有する時間は、機種・収納物により異なります
設定温度到達後、10分間湿度と温度を維持します
上部排気口から、庫内の湿気を排出し乾燥させます

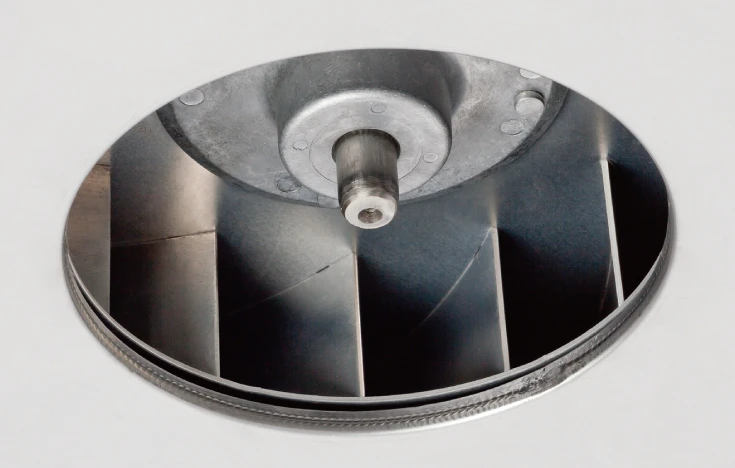

大型のターボファンで強力な熱風を循環させることにより、収納物をすばやく暖め、庫内温度を均一に保ちます。
※実際はメッシュ天井で覆われています。

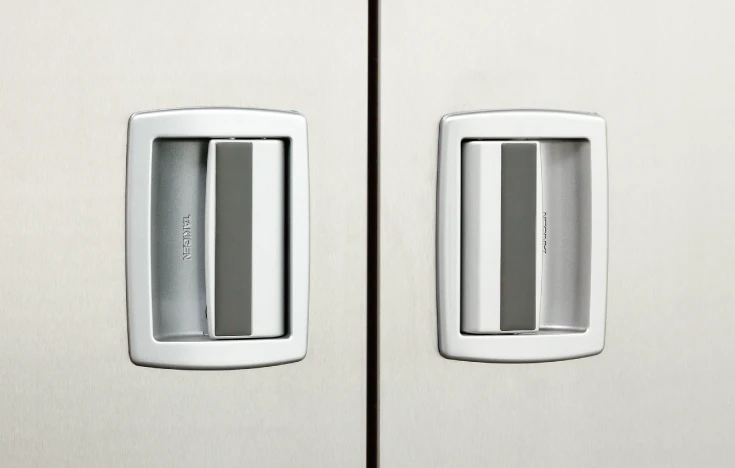

出っ張りの少ないフラット取手を採用しています。
※カギ付もできます。
1.週間タイマー運転機能
ご希望の曜日と時間を指定し、自動運転することができます
2.リレー運転機能
1台分の電気設備で複数台の運転を自動処理することができます
※収納完了し、待機状態になったいずれかを1台ずつ運転するループ運転も対応可能です。

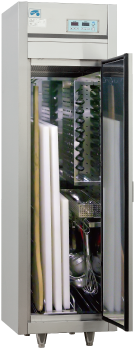

お使いの収納物に合わせて内部レイアウト可能です。
ご相談ください。
収納物の種類や数量、設置条件や運転条件等に合わせ、殺菌方法や能力を選定します。ご提案はフルオーダーから一部の内装改造まで幅広く対応いたします。ご満足頂ける製品の提供を目指します。
お問い合わせ
仕様確認
(打ち合わせ)
設計・見積り
製作
納品
(発送)
収納物の種類や数量、本体最大寸法や運転条件等をお申し付けください。
※図面及びスケッチ等があればご提供願います。
条件に最適な仕様を選定し、詳細部分について打ち合わせさせていただきます。
おおよそ仕様が決まりましたら、機器設計をして、図面と見積りを提示させていただきます。
ご承認いただけたら、機器製作に入ります。弊社は短納期の対応もしておりますのでお気軽にご相談ください。
運送便にて製品を納品させていただきます。
※基本的に車上渡しとなりますが、現地納品、据付けも対応いたします。ご相談ください。
